Continuidad Operativa con Switch House Móvil de 7.2 kV para Palas Eléctricas en Alta Minería
El abastecimiento ininterrumpido de energía para la maquinaria pesada en la minería de gran envergadura presenta desafíos geográficos y estructurales críticos.

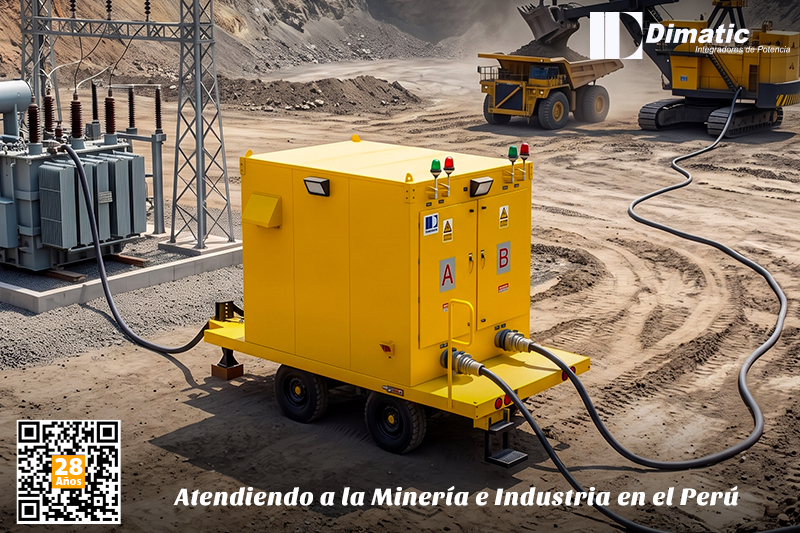

DIMATIC consolidó la entrega de tres Switch House móviles en media tensión (7.2 kV) configurado tipo semiremolque, específicamente diseñado para asegurar la alimentación continua de palas eléctricas en condiciones ambientales y altitudinales extremas (hasta 3,500 msnm).
Ficha Técnica del Proyecto
| Variable Técnica | Especificación y Configuración DIMATIC |
| Tipo de Infraestructura | Switch House Móvil (Configuración Semiremolque) |
| Tensión de Operación | Media Tensión – 7.2 kV |
| Capacidad de Carga Útil | Diseñado para 5 toneladas métricas |
| Peso Neto del Carrozable | 2.5 toneladas (Estructura optimizada de alta resistencia) |
| Maquinaria Destino | Alimentación directa de Palas Eléctricas Mineras |
| Condición de Altura | Operatividad certificada hasta 3,500 msnm |
| Normas de Manufactura | Cumplimiento estricto del sistema de gestión de calidad ISO 9001:2015 |
Desafíos Técnicos de Ingeniería Eléctrica y Soluciones Implementadas
Movilidad y Resistencia Estructural en Terrenos Agrestes
- El Problema: Las palas eléctricas se desplazan constantemente en los frentes de minado, requiriendo un centro de control eléctrico que resista vibraciones severas, arrastres continuos y dinámicas de tracción forzada.
- La Solución: DIMATIC integró en el sentido transversal de la plataforma durmientes tipo canal U con planchas de acero estructural de 3/16” x 2.5”, mecanizadas en frío bajo precisos cálculos estructurales. El módulo incorpora dos ejes con muelles de alta absorción y un mecanismo de acople para vehículos de arrastre pesados, garantizando un traslado seguro y minimizando el estrés mecánico interno de los equipos de protección.
Mitigación del Impacto por Altura (Desclasificación Dieléctrica)
- El Problema: Operar equipos a 3,500 metros sobre el nivel del mar reduce la densidad del aire, disminuyendo la capacidad de aislamiento dieléctrico y la disipación térmica natural de los sistemas.
- La Solución: La ingeniería del Switch House móvil se optimizó considerando los factores de desclasificación por altura (derating). Los espaciamientos internos del gabinete y la ventilación mecánica forzada se diseñaron para mantener intacta la confiabilidad y la estabilidad de las celdas de media tensión a 7.2 kV, evitando arcos eléctricos imprevistos.
Preguntas Frecuentes Técnicas (FAQ)
¿Cuál es la función principal de un Switch House móvil en la minería?
El Switch House actúa como la infraestructura intermedia crítica de protección y maniobra entre la subestación de potencia y equipos de gran demanda energética, como las palas eléctricas, permitiendo una distribución de energía móvil, estable y segura de manera proporcional directamente en las zonas operativas de tajo abierto.
¿Qué capacidades de carga soporta la ingeniería de semi-remolques de DIMATIC?
La plataforma del Switch House móvil cuenta con una capacidad de carga estructural calculada para soportar hasta 5 toneladas, con un peso neto estimado de la infraestructura de 2.5 toneladas, equilibrando la robustez mecánica con la eficiencia de tracción para vehículos de arrastre minero.
¿Qué estándares internacionales rigen la fabricación de estos Switch House?
Toda la cadena de diseño, cálculo de ingeniería mecánica-eléctrica y ensamblaje llevada a cabo por DIMATIC Perú se ejecuta bajo la rigurosa certificación internacional ISO 9001:2015, asegurando la trazabilidad de los materiales estructurales y la continuidad operativa.
